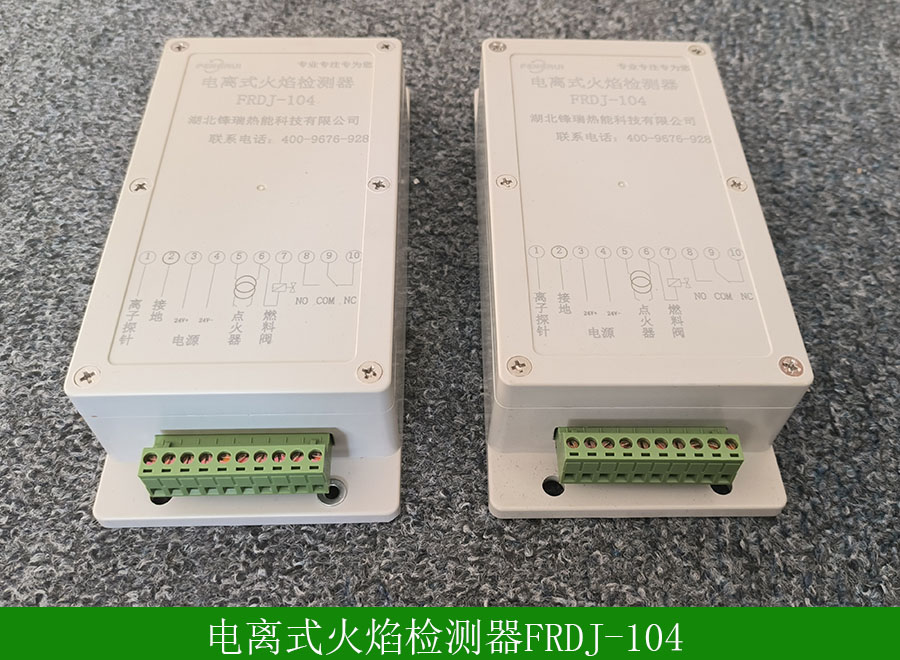

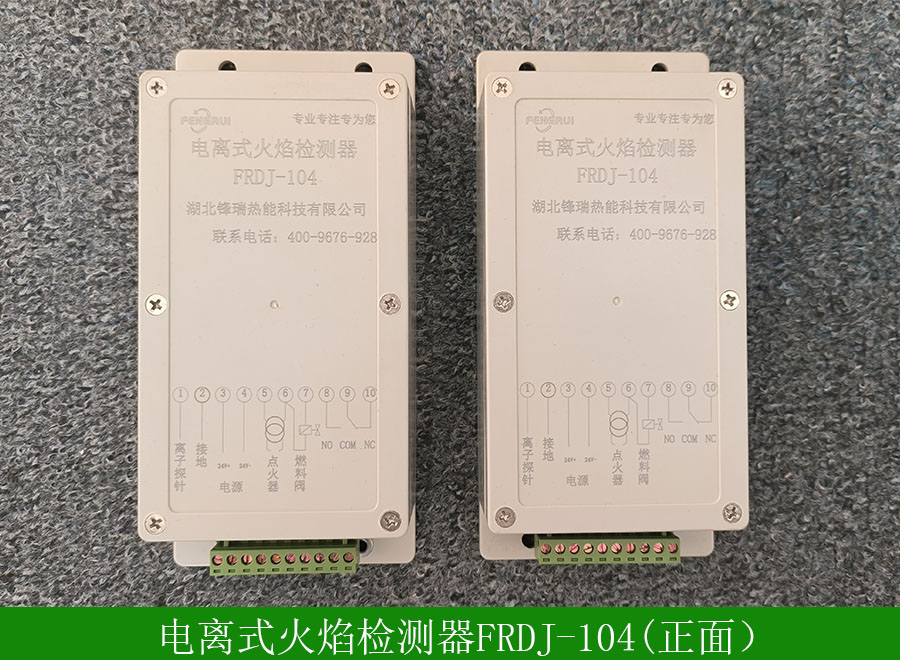

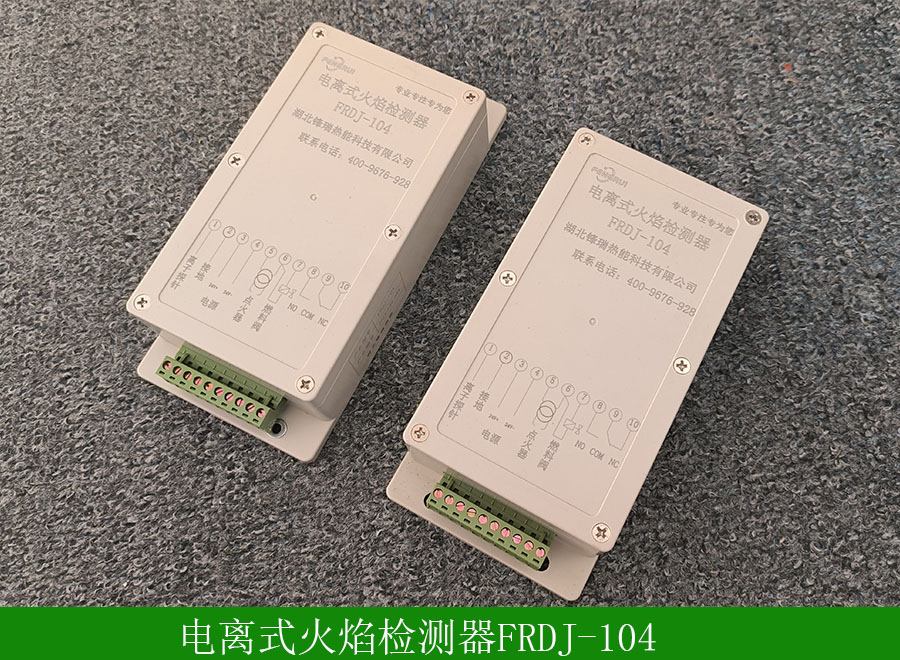

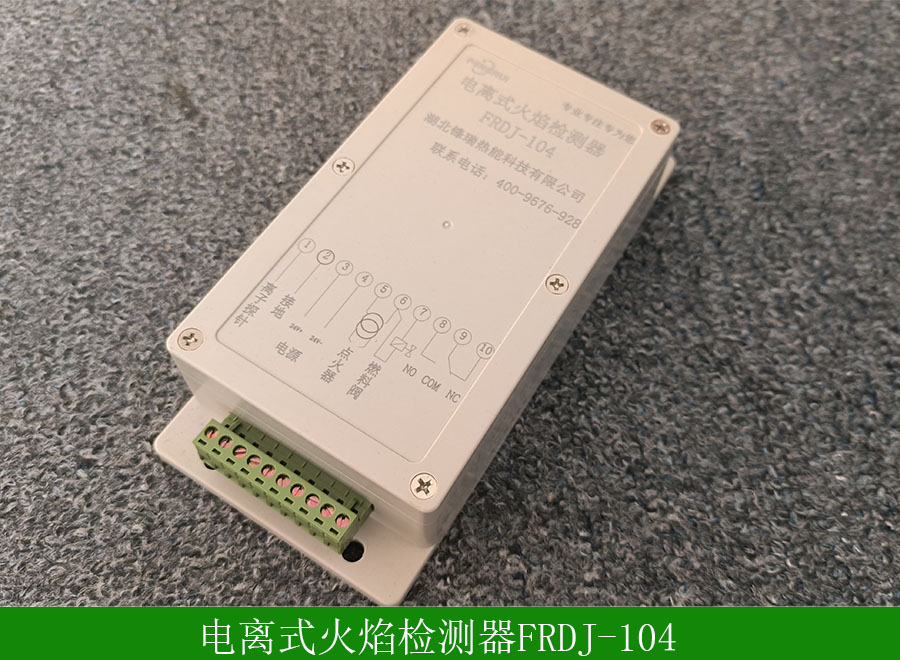

電離式火焰檢測器FRDJ104用途：用于工業燃燒器的火焰探測。

電離式火焰檢測器使用說明：

  一、接通電源，監測器輸出定時點火信號和電磁閥打開信號，若點火成功，則點火信號關閉后繼續輸出燃料閥打開信號；若點火失敗，則關閉點火信號及燃料閥打開信號，并輸出無源報警信號。

  二、監測器接線端子定義如下

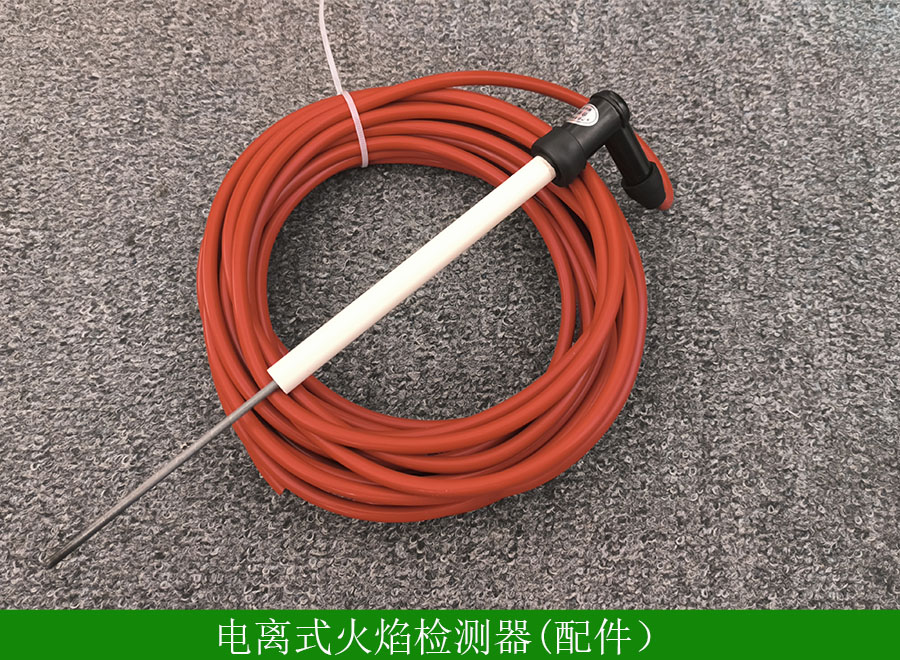

     1、接離子探針

     2、電源零線

     3、電源火線

     4、5輸出24V，接點火器

     5、7輸出24V,接燃料閥

     6、9輸出無源常開，有火閉合

     7、10輸出無源常閉，有火斷開

     注：如送DCS控制可從端子引出，有火時8、9通，無火時9、10通。
